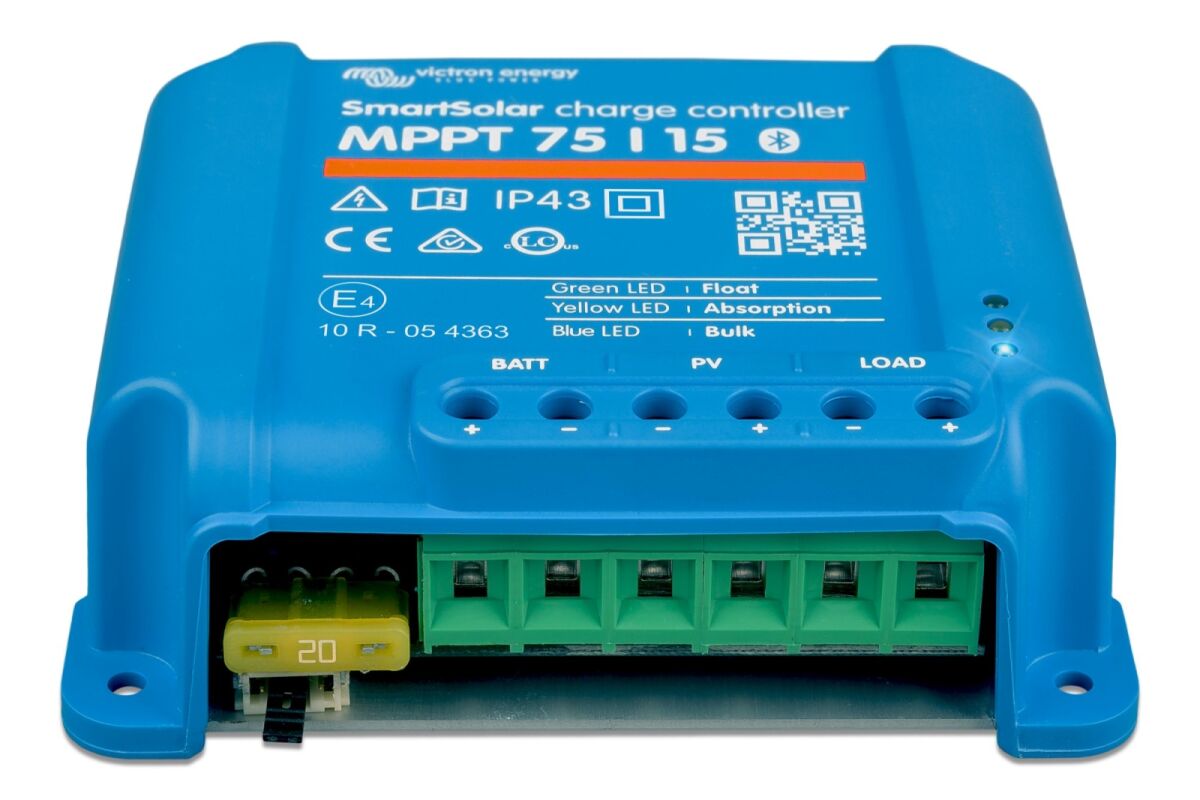

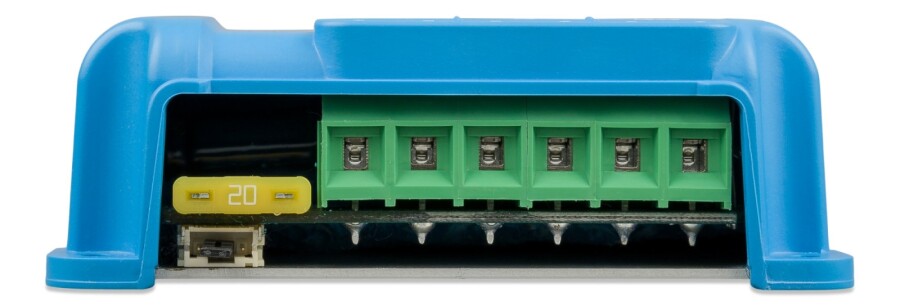

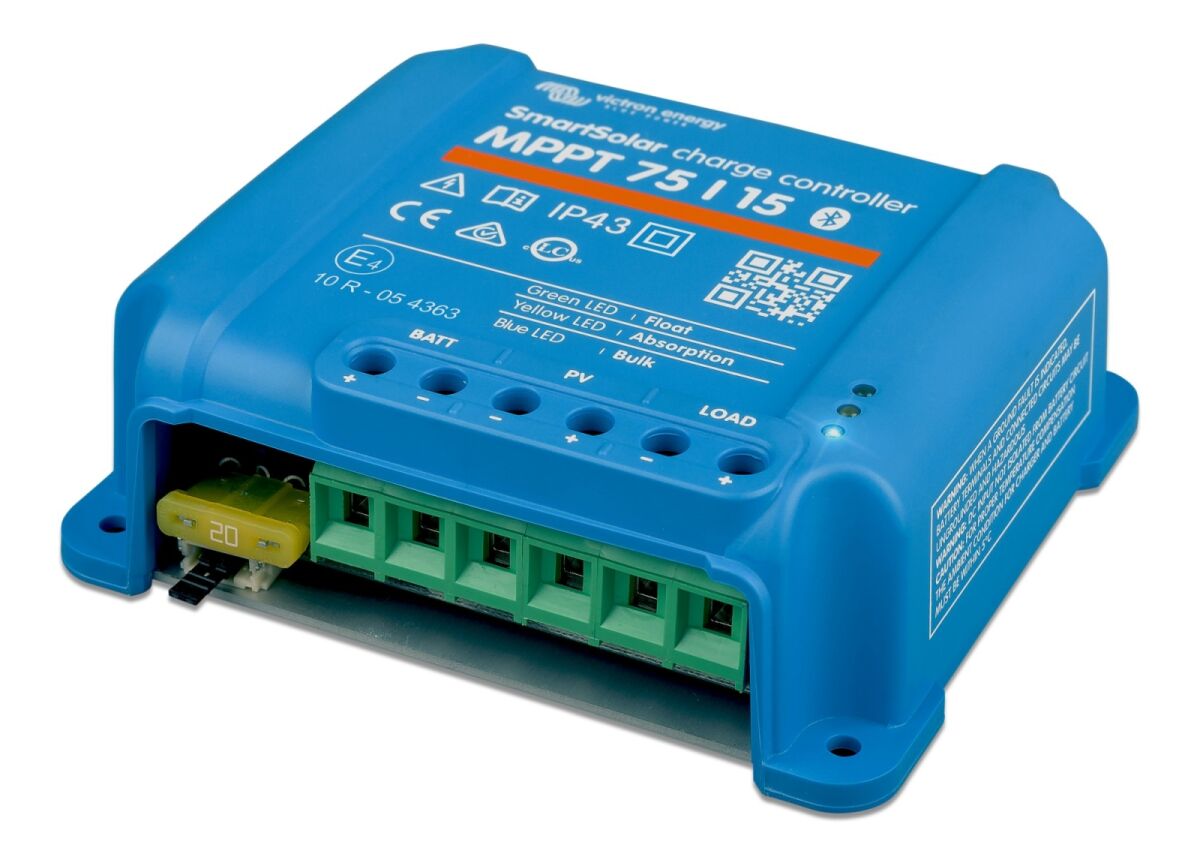

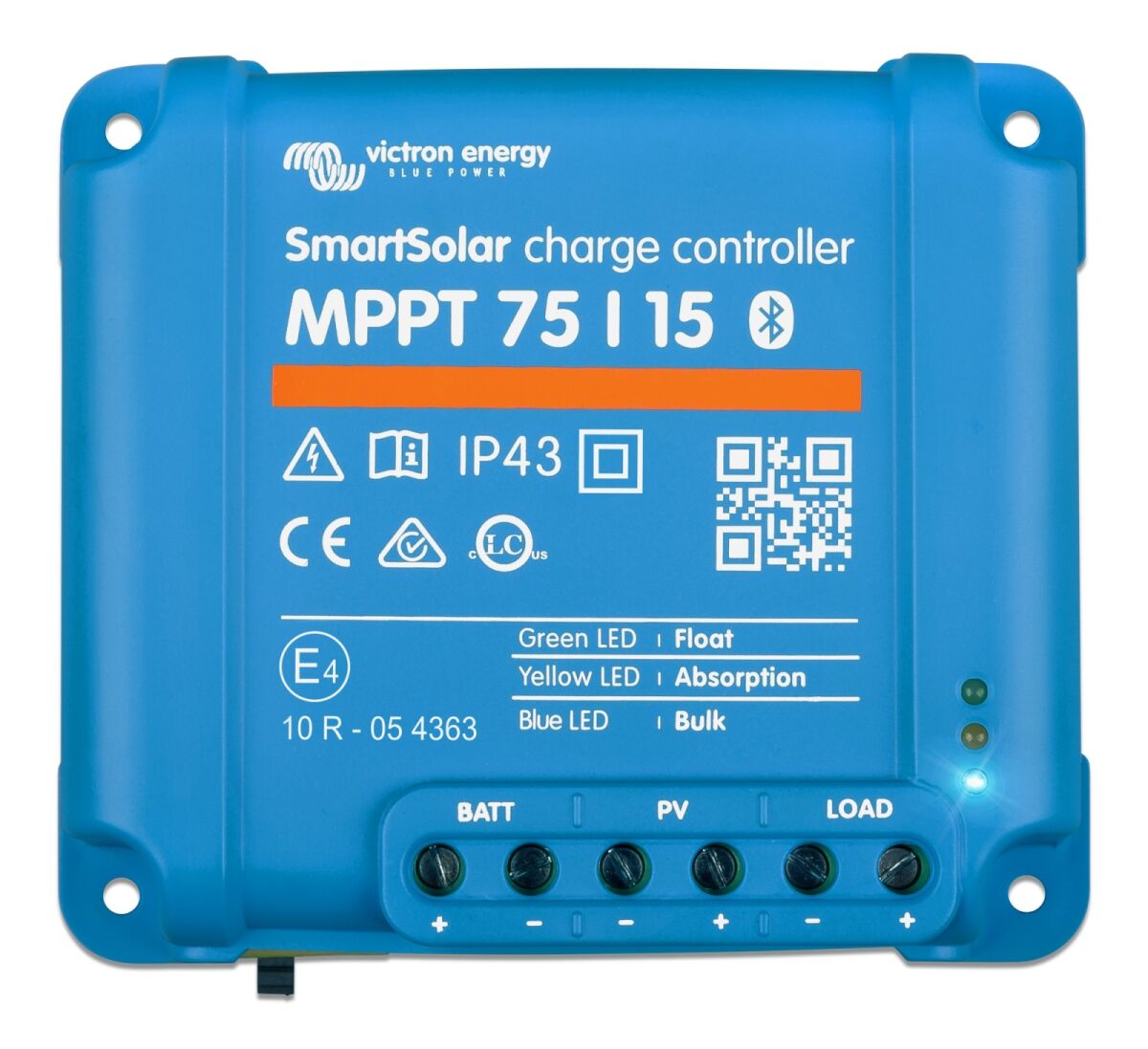

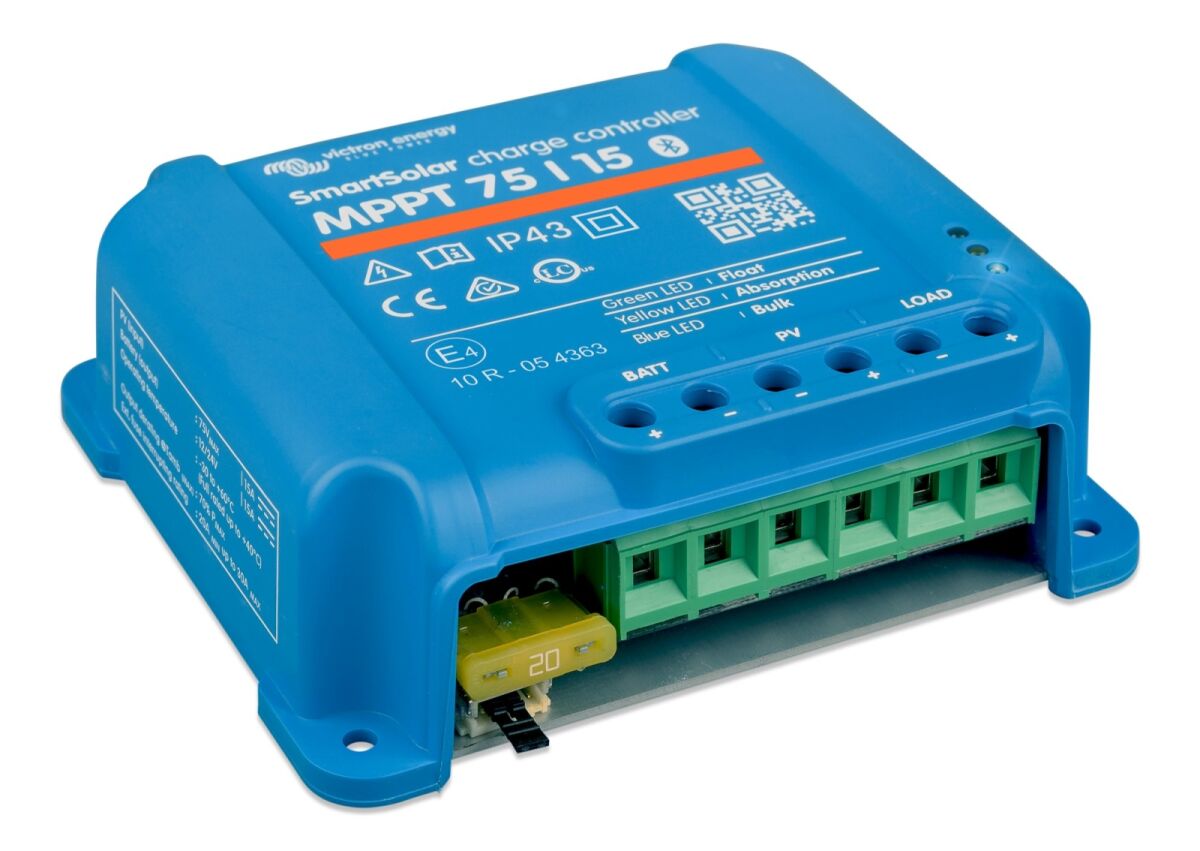

| SmartSolar Laadcontroller |
MPPT 75/15 |
| Accuspanning (Auto Select) |
12/24 V |
| Nominale laadstroom |
15 A |
| Nominaal PV-vermogen, 12 V 1a, b) |
220 W |
| Nominaal PV-vermogen, 24 V 1a, b) |
440 W |
| Nominaal PV-vermogen, 48 V 1a, b) |
n.a. |
| Max. PV kortsluitstroom 2) |
15 A |
| Automatische belasting-ontkoppeling |
Ja |
| Maximale PV-nullast-spanning |
75 V |
| Piekefficiëntie |
98 % |
| Eigen verbruik – laden aan |
12 V: 19 mA 24 V: 16 mA |
| Eigen verbruik – laden uit |
12 V: 10 mA 24 V: 8 mA |
| Laadspanning 'absorptielading' |
14,4 V / 28,8 V (regelbaar) |
| Laadspanning 'druppellading' |
13,8 V / 27,6 V (regelbaar) |
| Laadalgoritme |
meertraps adaptief |
| Temperatuurcompensatie |
-16 mV / °C resp. -32 mV / °C |
| Continue belastingstroom |
10 A |
| Belasting-ontkoppeling bij lage spanning |
11,1 V / 22,2 V / 44,4 V of 11,8 V / 23,6 V / 47,2 V of Battery Life algorithm |
| Belasting-herkoppeling bij lage spanning |
13,1 V / 26,2 V / 52,4 V of 14 V / 28 V / 56 V of Battery Life algorithm |
| Beveiliging |
Kortsluiting uitgang / Over-temperatuur |
| Bedrijfstemperatuur |
30 tot +60 °C (volledig nominaal vermogen tot 40 °C) |
| Luchtvochtigheid |
95 %, niet condenserend |
| Datacommunicatiepoort |
VE.Direct (Zie het witboek over datacommunicatie op onze website) |
| BEHUIZING |
|
| Kleur |
Blauw (RAL 5012) |
| Vermogensklemmen |
6 mm² / AWG10 |
| Beschermingsklasse |
IP43 (elektronische componenten), IP22 (aansluitingsgebied) |
| Gewicht |
0,5 kg |
| Afmetingen (h x b x d) |
100 x 113 x 40 mm |
| VEILIGHEID |
|
| Veiligheid |
EN/IEC 62109-1, UL 1741, CSA C22.2 |
| OPGESLAGEN TRENDS |
|
| Opgeslagen gegevens |
Accuspanning, stroom en temperatuur, evenals belastingsstroom PV-spanning en PV-stroom. |
| Aantal dagen dat trend gegevens worden opgeslagen |
46 |
| 1 a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller het ingangsvermogen. 1b) De controller start pas als de PV-spanning V-accu + 5 V overschrijdt. Daarna bedraagt de minimale PV-spanning V-accu + 1 V. 2) Een PV-generator met een hogere kortsluitstroom kan de controller beschadigen. |
