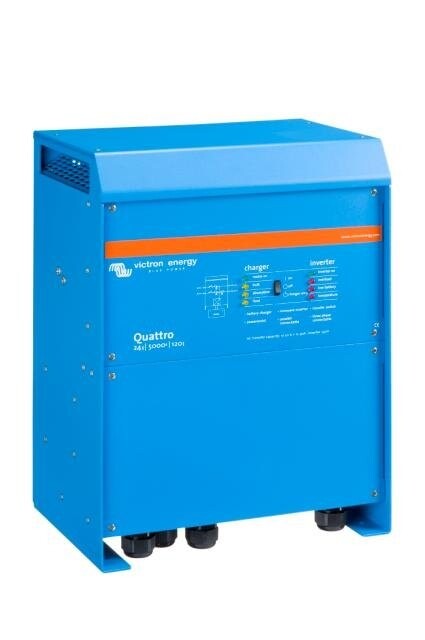

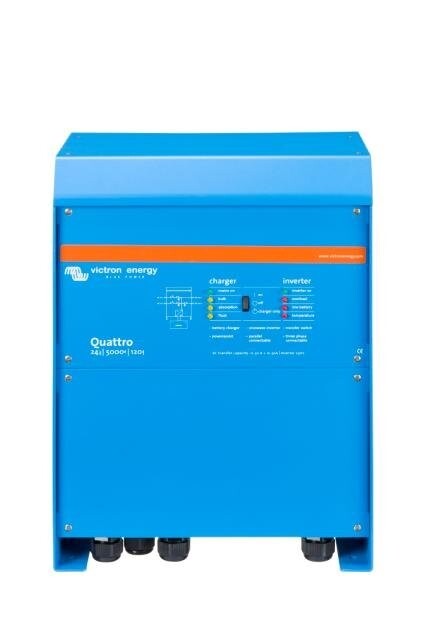

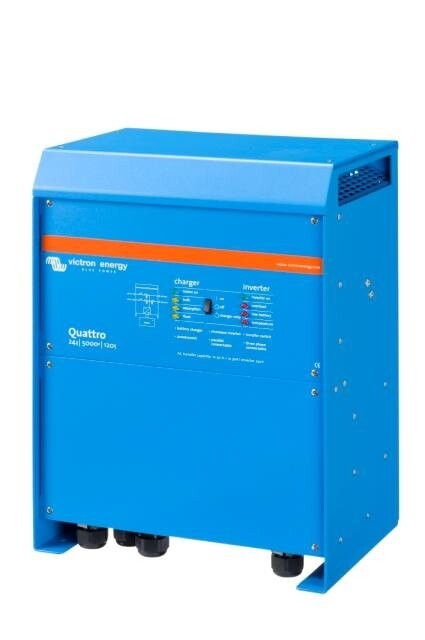

Quattro 24/5000/120-100/100 230V VE.Bus
Quattro Omvormer/Lader
Twee AC-ingangen met geïntegreerde omschakelaar
De Quattro kan worden aangesloten op twee onafhankelijke AC-bronnen, bijvoorbeeld het elektriciteitsnet en een aggregaat,
of twee aggregaten. De Quattro schakelt automatisch over naar de actieve bron.
Twee AC-uitgangen
De hoofduitgang heeft een onderbrekingsvrije functionaliteit. De Quattro neemt de voeding van de aangesloten belastingen
over in het geval van stroomuitval of als de wal-/aggregaat-stroom wordt onderbroken. Dit gaat zo snel (in minder dan 20
milliseconden) dat computers en andere elektronische apparaten ongestoord kunnen blijven functioneren.
De tweede uitgang wordt alleen actief als er wisselspanning beschikbaar is bij één van de ingangen van de Quattro. Belastingen
die de accu niet mogen ontladen, zoals een boiler, kunnen op deze uitgang worden aangesloten.
Optie voor gesplitste fase
Een AC-bron met gespleten fase kan worden verkregen door onze autotransformator (zie gegevensblad op
www.victronenergy.com ) aan te sluiten op een “Europese” omvormer die is geprogrammeerd om 240 V / 60 Hz te leveren.
Driefasige capaciteit
Drie units kunnen worden geconfigureerd voor een drie-fasenuitgang. Maar dat is niet alles: tot 4 sets van drie 15 kVA units
kunnen parallell worden aangesloten om 144 kW / 180 kVA omvormer vermogen en 2400 A laadcapaciteit te leveren.
PowerControl - Maximaal benutten van beperkte aggregaat-, wal- of netstroom
De Quattro is een zeer krachtige acculader. Dat betekent een zware belasting voor de aggregaat- of walaansluiting (tot 16A per
5kVA Quattro bij 230VAC). Voor elke AC-ingang kan een stroomlimiet worden ingesteld. De Quattro houdt dan rekening met
andere stroomverbruikers en gebruikt voor het laden alleen de stroom die nog ‘over’ is, zodat de aggregaat- of walaansluiting
niet overbelast raakt.
PowerAssist – Doe meer met aggregaat- of walstroom
Deze functie voegt nog een extra dimensie toe aan het principe PowerControl doordat de Quattro de capaciteit van de
alternatieve bron aanvult. Waar piekstroom vaak maar kortstondig nodig is, zorgt de Quattro ervoor dat onvoldoende net- of
aggregaat-stroom onmiddellijk wordt gecompenseerd met stroom van de accu. Als de belasting afneemt, wordt de
reservestroom gebruikt om de accu weer op te laden.
Zonne-energie: altijd wisselspanning beschikbaar - zelfs tijdens een netstoring
De Quattro kan worden gebruikt in zowel autonome- als net-gekoppelde PV- en andere alternatieve energiesystemen.
Software om verlies van netvoeding te detecteren is beschikbaar.
Systeemconfiguratie
- Als in geval van een standalone-toepassing de instellingen moeten worden gewijzigd, kan dit binnen enkele minuten
plaatsvinden via een instellingsprocedure voor DIP-schakelaars.
- Parallelle en driefase-toepassingen kunnen worden geconfigureerd met de software VE.Bus Quick Configure en VE.Bus
System Configurator.
- Autonome, met het net interactieve en eigen verbruikstoepassingen, met omvormers en/of MPPT-zonneladers,
kunnen worden geconfigureerd met assistenten (toepassingsgerichte software voor specifieke toepassingen).
Bewaking en regeling ter plaatse
Er zijn meerdere opties beschikbaar: Battery Monitor, Multi Control Panel, Color Control GX en ander GX-apparaat,
smartphone of tablet (Bluetooth Smart), laptop of pc (USB of RS232).
Bewaking en regeling op afstand
Color Control GX en ander GX-apparaat.
Gegevens kunnen, gratis, worden opgeslagen en weergegeven op onze VRM (Victron Remote Management) website.
Configuratie op afstand
Indien aangesloten op het Ethernet zijn systemen met een Color Control GX en ander GX-apparaat toegankelijk en kunnen
instellingen worden gewijzigd.
